　　LCD（ Liquid Crystal Display），對于許多的用戶而言可能是一個并不算新鮮的名詞了，不過這種技術存在的歷史可能遠遠超過了我們的想像 －早在19世紀末，奧地利植物學家就發現了液晶，即液態的晶體，也就是說一種物質同時具備了液體的流動性和類似晶體的某種排列特性。在電場的作用下，液晶分子的排列會產生變化。從而影響到它的光學性質，這種現象叫做電光效應。利用液晶的電光效應，英國科學家在上世紀制造了第一塊液晶顯示器即LCD。今天的液晶顯示器中廣泛采用的是定線狀液晶，如果我們微觀去看它，會發現它特象棉花棒。與傳統的CRT相比，LCD不但體積小，厚度薄（目前14.1英寸的整機厚度可做到只有5厘米），重量輕、耗能少（1到10 微瓦/平方厘米）、工作電壓低（1.5到6V）且無輻射，無閃爍并能直接與CMOS集成電路匹配。由于優點眾多，LCD從1998年開始進入臺式機應用領域……

　　目前對于許多流行的手機（尤其是翻蓋型手機）而言，手機的彩色LCD、OLED顯示屏或相機模塊CMOS傳感器等部件，都是通過柔性電路或長走線PCB與基帶控制器相連的，這些連接線會受到由天線輻射出的寄生GSM/CDMA頻率的干擾。同時，由于高分辨率CMOS傳感器和TFT模塊的引入，數字信號要在更高的頻率上工作，這些連接線會像天線一樣產生EMI干擾或可能造成ESD危險事件。

　　上述這種EMI及ESD干擾均會破壞視頻信號的完整性，甚至損壞基帶控制器電路。受緊湊設計趨勢的推動，考慮到電路板空間、手機工作頻率上的高濾波性能以及保存信號完整性等設計約束，分立濾波器不能為解決方案提供任何空間節省，而且只能提供針對窄帶衰減的有限濾波性能，因此目前大多數設計者都使用集成的EMI濾波器。

　　隨著手機及相機等便攜式設備中LCD顯示屏分辨率的提高，視頻信號的傳輸速率也越來越高，傳統的濾波器方案已慢慢達到它們的技術極限。在配有高分辨率顯示屏及嵌入式相機的手機中，信號是通過特定頻率（取決于分辨率）從基帶ASIC被傳送至 LCD及內嵌的相機上。視頻分辨率越高，數據工作的頻率亦越高。比如，對于30至60萬像素的相機模塊來說，時鐘頻率大約介于6至12MHz之間。因此建議將濾波器（上下）截止頻率選擇在30至50MHz范圍內。隨著分辨率的提高到數百萬像素，時鐘頻率已超過60MHz，這要求濾波器的截止頻率高達 300MHz。

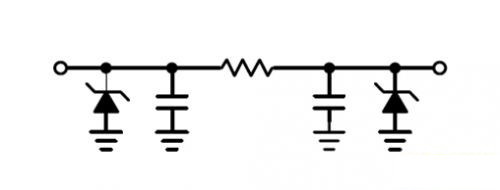

　　　     圖1：新型濾波器單元結構（串聯電阻為100歐姆，線電容為20pF）

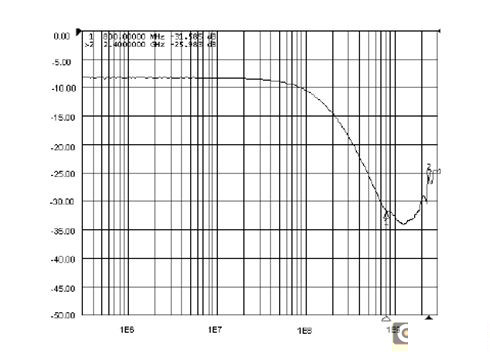

　　圖2：新型RC濾波器S21參數曲線。

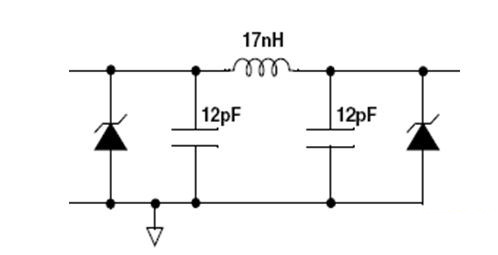

　　　圖3：LC濾波器單元結構。
