隨著技術的發展，OLED電視開始被大多啥消費者熟知并追捧，認為其OLED電視“增強”的性能是LCD電視的完美替代方案。事實上，LG已經通過生產和積極推廣OLED電視來押注這項技術。盡管支持者可能會認為OLED代表了電視技術的升級，但是通過接入量子點技術，液晶電視仍然是消費者家庭娛樂體驗的主要電視類型。
人們對液晶電視的快速接受也加快了CRT和背投電視的消亡，同時也是等離子電視逐漸淡出大眾視線的主要原因。
一、什么是量子點？
量子點是指具有半導體特性的人造納米晶體，可以用于增強LCD屏幕上靜止和視頻圖像中顯示的亮度和色彩性能。
量子點通過發射粒子（類似等離子體電視上的磷光體）實現圖像顯示。當它們被來自外部光源的光子撞擊時，每個量子點會發射具有特定帶寬的顏色（由量子點尺寸決定）。
尺寸較大的量子點發射偏向紅色的光，隨著量子點尺寸變小，它們發出的光線偏向綠色。當指定尺寸的量子點在一個結構中組合在一起并與藍色LED光源組合時，它們可以發出電視觀看所需的整個色彩帶寬。利用量子點的特性，電視廠商可以提高液晶電視的亮度和色彩表現，從而超出目前的性能。
（圖片來源：QD Vision）
上圖顯示了量子點的結構（右側），根據量子點尺寸（左側）觀測的量子點色彩發射特性關系的虛構例子，以及實際制造量子點的方法。
二、液晶電視如何使用量子點技術
（圖片來源：QD Vision）
一旦量子點制成，不同大小的點可以隨機或以大小有序的方式置于LCD電視機中（主要針對綠色和紅色優化）。該圖說明了量子點在液晶電視的不同應用。
（一）沿著藍色LED邊緣光源和LCD面板（用于側光式LED /液晶電視）之間的LCD面板邊緣，放置在外殼（稱為邊緣光學器件）的內部。
（二）位于藍色LED光源和LCD面板（用于全陣列或直接發光LED /液晶電視）之間的“薄膜增強層”上。
（三）沿著LCD面板（用于側光式LED /液晶電視）邊緣放置在藍色LED光源上的芯片上。
在每種方法中，藍色LED通過量子點發光，然后通過激發發射出紅色和綠色光（也可與來自LED光源的藍色光融合）。然后，不同顏色的光線依次通過LCD芯片、濾色器，最終在屏幕上成像。相比沒有添加層的液晶電視，添加了量子點發射層的液晶電視能顯示更飽和、更寬的色域。
三、向液晶電視添加量子點的效果
（圖片來源：QD Vision）
上圖是向液晶電視添加量子點之后顏色性能改善的圖示。
靠上的圖表是一個標準圖形表示，顯示了完整的可見色譜。然而，電視和視頻技術無法顯示整個色譜。
從參考三角區域可以看出，使用傳統白色LED背光或邊緣照明的液晶電視遠遠低于1953年采用的彩色傳輸?shù)腘TSC色域標準。然而，正如你所看到的，當量子點（在這種情況下，通過QD Vision的Color IQ系統）被添加到這一組合中時，液晶電視上的顏色就具有了足夠的擴展能力以滿足NTSC色域標準要求。
實際效果：顏色更飽和也更自然，從上面靠下圖可以看出對比效果。
同時，量子點也可以用來滿足HD （rec.709）和Ultra HD （rec.2020 / BT.2020）色彩標準的需求。
四、LCD vs OLED

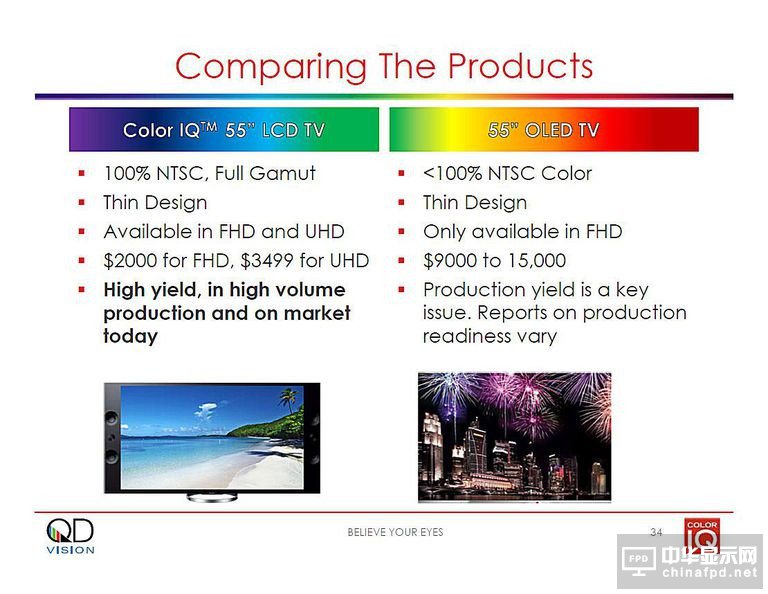

（圖片來源：QD Vision）
正如上文所述，液晶電視是世界各地家庭中最普遍的電視類型。不過話雖如此，液晶電視確實有缺點，其中包括色彩飽和度以及黑色級別的性能，尤其是與等離子電視相比時差距明顯。LED黑色和邊緣照明系統的接入雖然有所幫助，但這還不夠。
為了應對這些缺點，電視行業（主要是LG）一直在追求OLED技術作為解決方案，因為采用OLED技術的電視可以產生更寬的色域和純黑色。
然而，OLED作為LED / LCD更好的替代品的想法并沒有取得多大進展。經過了多年的嘗試很多企業都沒能成功進入市場，到2014年，也只有LG和三星于2013年通過使用兩種略微不同的方法使得大屏幕OLED電視進入市場。
LG利用了被稱為WRGB的系統，這種系統利用了白光OLED子像素和濾色器的組合以產生圖像；而三星則結合了真正的紅色、綠色和藍色OLED子像素。
雖然LG和三星推出的OLED電視看起來很棒，但是成本依然是阻止電視行業其他企業將OLED電視推入市場的主要原因。
此外，必須指出的是，截至2015年，三星已經淘汰了消費者OLED電視（至少在現在）；剩下LG成為消費市場OLED電視的唯一供應商。
盡管液晶電視在結構上比OLED電視更為復雜，但實際上，迄今為止，在制造電視機所需的大屏幕尺寸方面，OLED要貴得多。這是由于在制造過程中出現的缺陷導致大部分OLED屏幕無法用于大尺寸屏幕。因此，大多數OLED對于LED /液晶電視的優勢（例如能夠顯示更寬的色域和更深的黑色級別）被抹殺。
利用OLED的生產問題和將量子點納入目前執行的LED / LCD電視設計（在裝配線上所需的變化很少）的能力，量子點可能成為使得LED / LCD電視性能更接近電視制造商對OLED所期望的性能的砝碼。
五、量子點LCD vs OLED

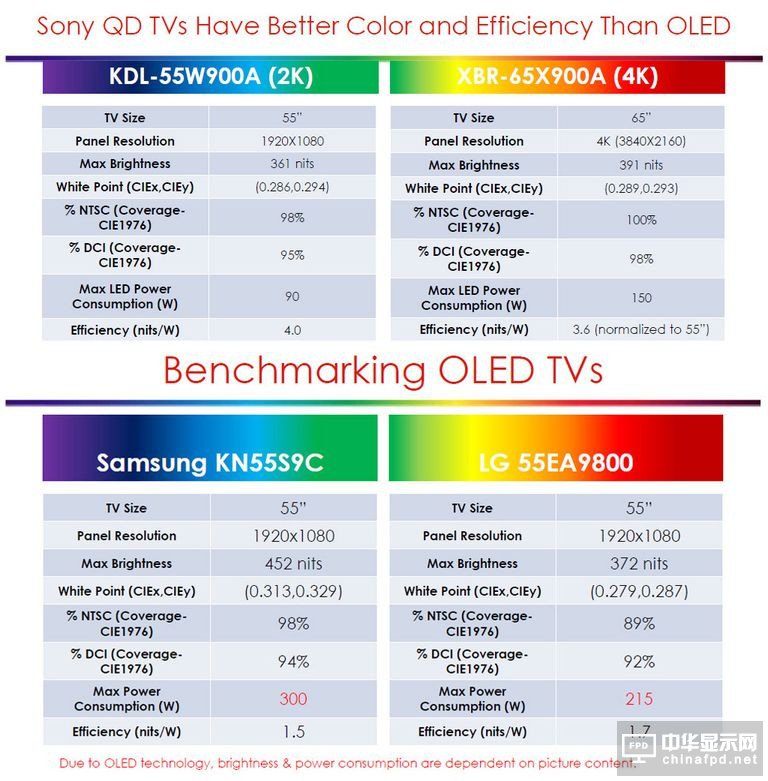

（圖片來源：QD Vision）
上圖顯示了索尼量子點電視與三星和LG推出的第一代OLED電視亮度、顏色范圍和功耗要求的對比。
無需通過更多技術細節就能看出，通過比較這四個圖，就會發現，配備了LED /液晶顯示器的兩個索尼量子點（QD Vision）設備，與三星OLED參數非常接近，而LG OLED設備實際上表現不佳。
另一方面，雖然三星設備可以實現高亮度輸出，但是索尼QD Vision LED / LCD和LG OLED設備都非常接近。
然而，最明顯的區別在于功耗。可以看到，OLED電視消耗的功率要比在此圖中所示索尼設備的消耗功率大，尤其是65英寸的Sony 4K設備比55英寸的OLED電視消耗的功率更少。這意味著，除了未來幾代OLED電視實現技術進展之外，65英寸OLED電視可能比其QD Vision LED /液晶同類電視消耗更多的電力。
另外需要注意的是，雖然LED /液晶電視無論亮度輸出如何，都能在更穩定的水平上消耗電力（盡管電視在接入其他功能，如智能電視等時可能會影響其功耗），OLED電視功耗隨著產生圖像所需的亮度水平而變化。所以，顯示內容亮度越高，消耗的功率就越大；當然，引入智能電視和其他功能也會對功耗有影響。#p#分頁標題#e#
因此，如圖所示，生產和購買OLED電視的額外成本因素可能不會超過量子點陣LED /液晶電視的技術改進所帶來的改觀。
六、量子點 – 現狀和未來趨勢
（圖片來源：QD Vision）
用于電視的量子點技術有三個主要提供商，QD Vision（為邊緣LED /液晶電視提供邊緣光學解決方案），Nanosys和3M（提供用于全陣列背光LED /液晶電視的QDEF選項）。
采用了QD Vision技術的電視機貼有Color IQ標志。
如上圖所示，最左邊的電視是三星4K LED /液晶電視，右側底部是LG 4K OLED電視，位于LG OLED電視機上方的是配有QD Vision量子點技術的飛利浦4K LED /液晶電視。
上圖的右側是配有QD Vision的TCL和海信電視機。
由于包括三星、TCL、海信/夏普、Vizio和飛利浦在內的電視制造商在2016 CES上展示了量子點電視，量子點的使用已經實現了較大飛躍。
然而，奇怪的是，在2015年展示了某些量子點電視原型之后，LG毅然決定退出該行業，并將更多的資源投入到更昂貴的OLED電視技術中。
另一方面，截至2017年，LG和索尼（索尼OLED電視使用了LG OLED面板）是唯一兩家OLED電視制造商，QD Vision、Nanosys以及3M提供的用于色彩增強的量子點替代品實際上可以使LCD能夠持續保持市場統治地位，未來幾十年也會是如此。
那么，在下次購買電視時，檢查一下該設備或者用戶指南中是否出現了“Color IQ”或者類似的標簽，這樣就能知道這款電視使用的是否是量子點技術了。
小結：
根據相關數據顯示，中國市場量子點電視年增長率預計將達到100%，將從2016年的60萬臺增長到2017年的120萬臺；同時全球范圍量子點電視數量也將翻番，預計將從300萬臺增長到600萬臺。
在此市場背景下，量子點電視勢必將成為未來電視主流顯示技術，未來前景廣闊！
