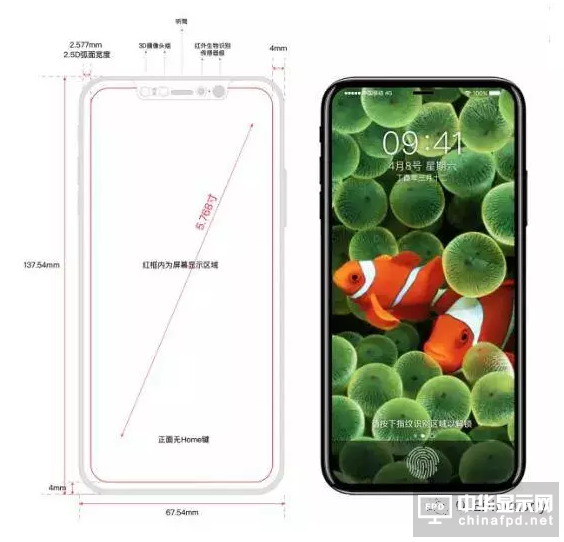

　　早在一個月之前，已經有人表示iPhone 8幾乎沒有邊框，四邊只有極窄的邊框，只有頂部采用了“凹口”設計，以容納前置攝像頭和聽筒。

　　近日，推特泄密大神 Benjamin Geskin 轉發了一條來自微博用戶 @羅忠生的微博的一條博文，該微博講的是極有可能用在“iPhone 8”中的 OLED 屏幕的切割技術。

　　除了iPhone 8，即將發布的夏普AQUOS S2也被曝光搭載了一塊異形全面屏幕，其中屏幕四邊采用了圓形倒角設計，另外在屏幕的頂部還內嵌了一塊區域，用于放置前置攝像頭、聽筒、光線距離傳感器等零部件。

　　通過曝光照片來看，夏普AQUOS S2是將聽筒、傳感器和前置攝像頭融合到了一起，構成了所謂的異形屏幕設計。

　　羅忠生的微博提到了全面屏的產品設計，包括異形屏和非異形屏，三星 S8 的無左右邊框屏幕屬于后者，而傳說中的 iPhone 8 的四面無邊框屏幕（但有頂部凹口）則屬于前者的異形屏。

　　異形屏？這是什么？？

　　“全面屏產品設計，可以分為異形屏和非異形屏。非異形屏就是大家所熟悉的三星 S8 這樣的方式，為上下都用額頭，只是把屏幕的尺寸做了改變，到 18:9。這種實現方式，可以看成是對傳統手機的一種改良，成本相對便宜很多，也比較容易實現。”

　　由于加工困難，技術難度高，成本高，能夠提供顯示屏的廠家少，因此目前異形屏主要用于旗艦機和高端機設計。

　　想要做好異形屏需要克服這些！

　　通過異形切割的方式給手機“開腦洞”，為前置相機等部分通過切割預留非屏幕區域，這種工藝可實現真正意義的全面屏，但技術難度和成本都要高很多。

　　面板

　　目前智慧手機上的屏幕絕大多數數都是16:9的屏幕，如果手機廠商要切換到18:9的全面屏，那么這對于上游的比例供應商是個很大的挑戰。

　　首先，從顯示幕玻璃基板制程角度來看，18:9的玻璃切割相比當前的16:9來說更不經濟，而且玻璃原廠需要重新排產線及工藝優化，而這也將引發短期內全面屏成本居高不下。

　　供應商

　　目前只有三星、JDI和夏普等廠商已經量產，國內的京東方、翰彩、華星光電都已經規劃了全面屏玻璃產線，但是目前只有HD+（720*1440解析度）有小批出來，F(xiàn)HD還需要一段時間。

　　因為供應有限，所以短期內全面屏的成本將會居高不下。不過，眾多屏廠開始量產全面屏，成本有望進一步降低。

　　異形切割

　　為了進一步的提升屏占比，手機廠商要求屏幕能夠盡量向手機的四邊靠近。

　　但是絕大多數的手機的四角都是采用的R角，而不是直角，這也要求玻璃可能需要切角才能滿足全面屏手機ID設計的收弧需求。

　　COF與COG

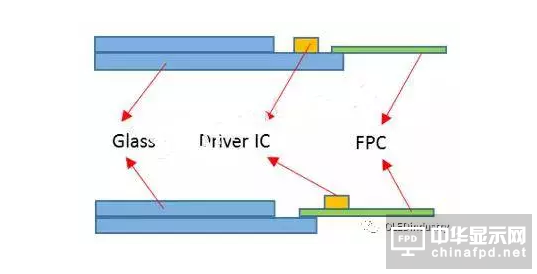

　　目前手機屏幕驅動IC 的封裝形式一般有COG（chip on glass）和COF（chip on film）兩種。

　　COG 是LCD 屏幕常用的一種，其原理是直接通過各項異性導電膠（ACF）將 IC 封裝在玻璃上，實現IC導電凸點與玻璃上的ITO 透明導電焊盤互連封裝在一起。

　　COF 是將 IC 芯片直接封裝到撓性印制板上，達到高構裝密度，減輕重量，縮小體積，能自由彎曲安裝的目的。而這可以將使得顯示模組與手機底邊框的距離可以進一步減小到3.6mm以內，這也意味著可以進一步提升屏幕占比。

　　但是COF需要增加使用FPC，將增加手機的成本。同時COF封裝的溫度較高，而FPC膨脹系數較大，易受熱變形，所以對bonding工藝提出了更高的要求。

　　前置攝像頭

　　前置攝像頭與受話器類似，在非全面屏手機中是通過開孔的方式解決。但是在全面屏?xí)r代，開孔影響全面屏的顏值，也需要使用新的方案。

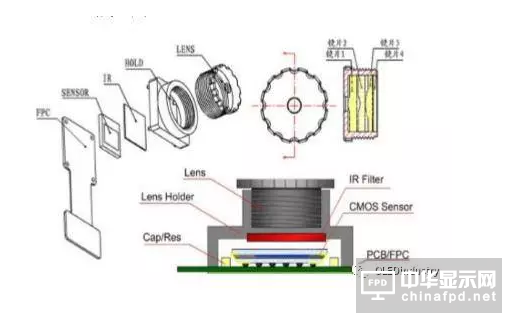

　　攝像頭結構

　　目前主要有隱藏式和異形切割開孔兩種方法。

　　隱藏式是把攝像頭隱藏在面板的下面。該方案只能應用于OLED面板，因為OLED是自發光且可以實現對單個像素點的控制，在需要拍照時可以控制攝像頭區域的像素點不發光而呈現透明狀態，從而實現拍照功能。

　　盡管隱藏式可以完美解決全面屏美感和開孔的矛盾，但是在實際應用中并不可行。這是因為即使是OLED面板，也會遮擋進入攝像頭的光線，使得成像效果不佳。所以該方案暫時不會實際應用。

　　異形切割與受話器類似，也是在面板上切出一部分用于放置攝像頭。盡管這不是最好的方案，但這是目前最可行的方案。

　　天線

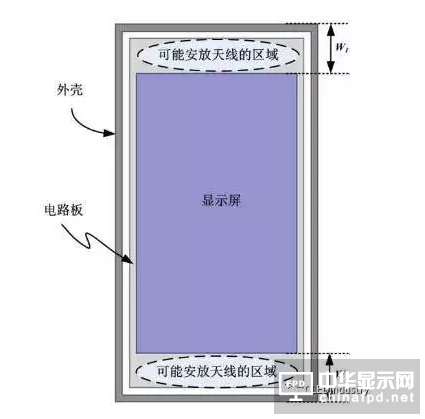

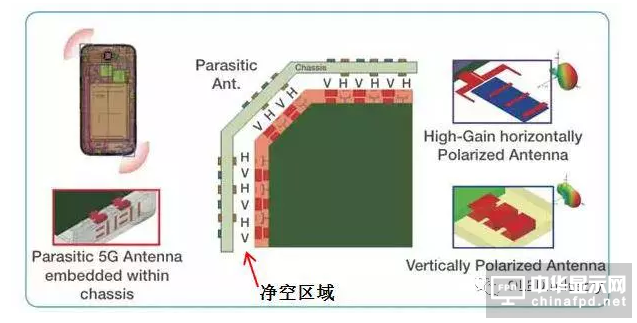

　　因為手機天線是全向天線，需要一定的空間，這樣信號才能發射出來；同時手機內部金屬很多，而金屬對天線會產生影響；另外，手機內部還有一定的EMI（電磁干擾）。

　　所以手機天線在設計時都需要預留一個足夠干凈的空間。由于全面屏的設計，會使得屏幕模組向整機上下兩端端延伸，這將使得留給天線的主凈空大幅減少。

　　而留給天線的主凈空的減少，將會引發手機射頻OTA指標，特別是在手持握/放在頭部通話時可能會下降。

　　所以，在全面屏?xí)r代，手機天線需要重新優化設計，對天線廠商提出了更高的要求。

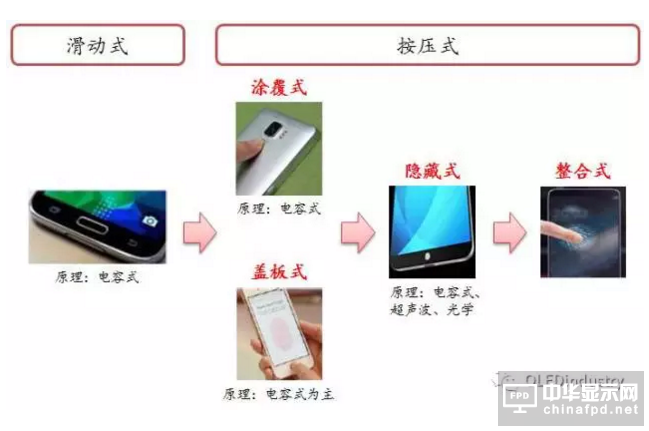

　　指紋識別

　　手機正面指紋識別通常是與正面的HOME鍵集成在一起的，不過現在越來越多的手機開始取消了正面的實體按鍵，改為了虛擬按鍵。

　　即便如此，對于全面屏手機來說如果要繼續保留指紋識別在正面，并且采用傳統的指紋識別技術，那么手機正面下方需要預留足夠的位置給到指紋模組，但是這會影響到屏占比。

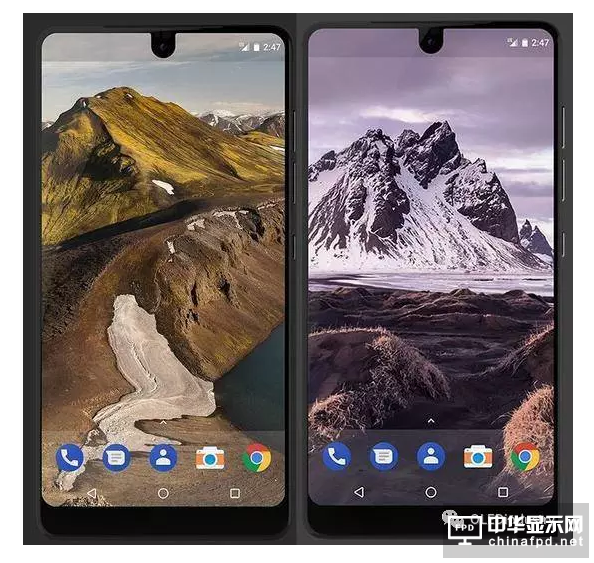

　　小米MIX、三星S8 及Essential phone 的方案都是將指紋識別挪到背面，但這種設計在一定程度上影響了操作體驗。

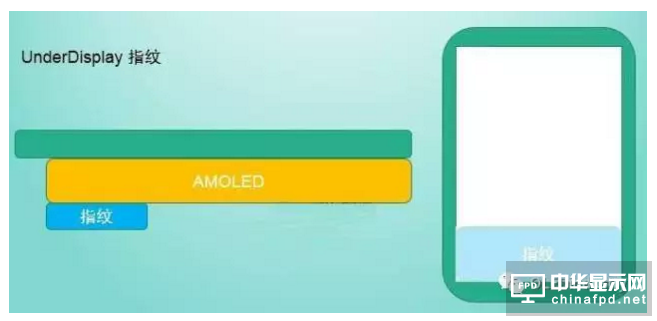

　　隱藏式技術由于能夠?qū)崿F(xiàn)將指紋識別傳感器前置搭載于觸摸屏下方且不需對屏幕開孔，將是全面屏手機實現前置指紋識別的最佳方案。

#p#分頁標題#e#

　　除了屏幕內指紋識別之外，也有廠商在探索手機側邊框指紋識別、按鍵指紋識別等新的解決方案。

　　聲學

　　非全面屏手機擁有較寬的上邊框，所以很容易放置受話器。但在全面屏手機中，繼續使用傳統方案需要大邊框，這會破壞全面屏的美感，所以受話器也面臨變革。

　　目前主流的全面屏受話器方案有壓電陶瓷和優化開槽兩種。

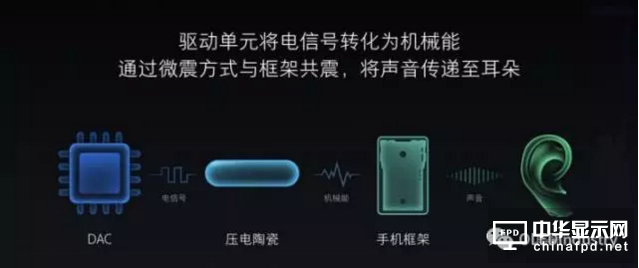

　　壓電陶瓷是一種具有壓電效應的陶瓷材料。所謂壓電效應是指某些介質在力的作用下，產生形變，引起介質表面帶電，這是正壓電效應。

　　反之，施加激勵電場，介質將產生機械變形，稱逆壓電效應。當電話接通時，驅動單元將電信號直接轉化為機械能，通過微震點擊的方式帶動整機的中框共振，通過空氣將聲音傳遞至耳朵。

　　壓電陶瓷不使用受話器，避免了手機正面開槽，可以保持全面屏的完整性。但是壓電陶瓷實際使用效果并不好，一方面是在安靜環境下容易出現聲音泄露，影響隱私，另外一方面是通話時手機會有抖動感。

　　所以壓電陶瓷并不是一種很好的解決方案。

　　優化開槽是將手機全面屏異形切割，留出一部分用于放置受話器。這樣可以保證通話效果，也可以保持全面屏的美觀。但是根據在面板部分的分析，這種方案使用OLED屏效果更好，可以保證切割的良率。

　　三星 Galaxy S8將天線與揚聲器、NFC結合在一起

　　關于異形切割

　　傳統的16:9的手機屏幕呈長方形，四邊均是直角，由于要在機身上放置前置攝像頭，距離傳感器，受話器等元件，所以屏幕和上下機身邊緣均有一定距離。

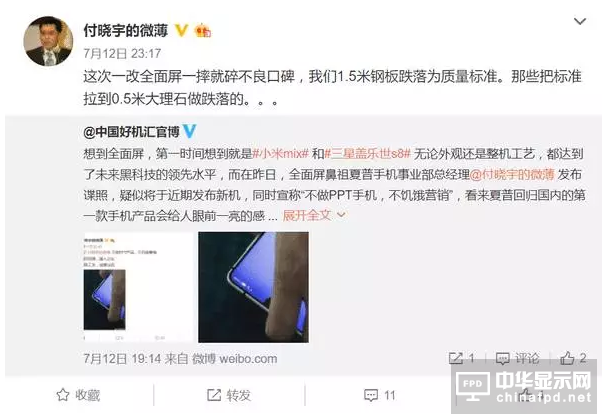

　　而18：9的全面屏手機的屏占比一般都會大于80%，屏幕邊緣會非常貼近手機機身。如果繼續沿用此前的直角方案，會無處放置相關模組和元件，同時，屏幕接近機身會讓屏幕在跌落時承受更多的沖擊，進而導致碎屏。

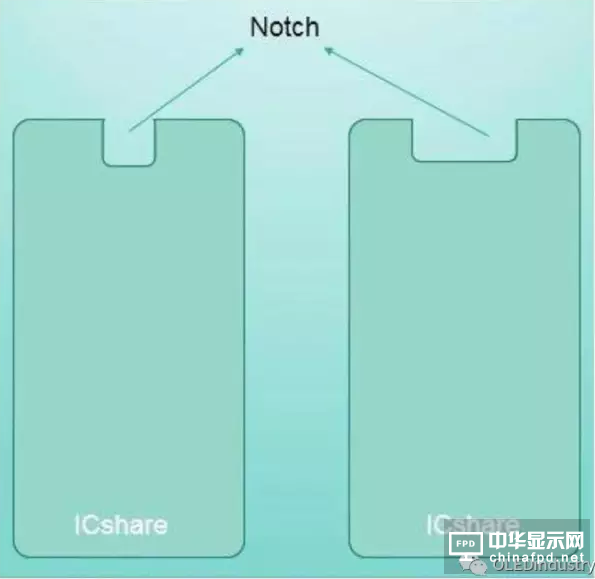

　　因此對屏幕的異形切割十分必要。一方面要在屏幕四角做C角或者R角切割，同時通過加緩沖泡棉等進行邊緣補強，以防止碎屏。以另外一方面需要在屏幕上方做U形切割，為前置攝像頭，距離傳感器，受話器等元件預留空間。

　　當前的異形切割方案主要有刀輪切割和激光切割，以及作為臨時替代方案的CNC研磨。

　　刀輪切割

　　刀輪切割是最為傳統的切割方案，成本低，一般用于直線切割，精度在80um左右。刀輪切割的具體流程是先用刀輪在玻璃上劃出切口，再通過裂片機完成裂片。

　　刀輪切割屬于機械加工，沒有高溫問題，不會導致框邊黃化與熱點缺口，但成品較粗糙，容易改變玻璃本身的應力特性，且工序復雜且良率較低，相對于激光切割來說出片率較低，不適用于精細的玻璃、藍寶石等材料的加工。

　　刀輪切割示意圖

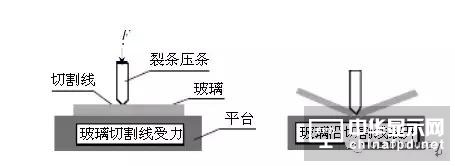

　　裂片示意圖

　　目前異形切割的主流方案是在屏幕面板上切兩個C角，兩個R角，一個U槽。該方案里主要是圓弧切割，如若采用刀輪切割方案，則崩邊嚴重。

　　由于刀輪切割需要預留切割線，相比激光切割，刀輪切割對于整個Panel的利用率會下降10-20%；切割一片需要2-3分鐘。所以刀輪異形切割已經逐步被業內淘汰。

　　激光切割

　　激光切割在異形切割方面的優勢明顯，激光切割是非接觸性加工，無機械應力破壞，且效率較高。同樣的兩個C角，兩個R角，一個U槽的加工方案，20秒左右就可以完成切割。

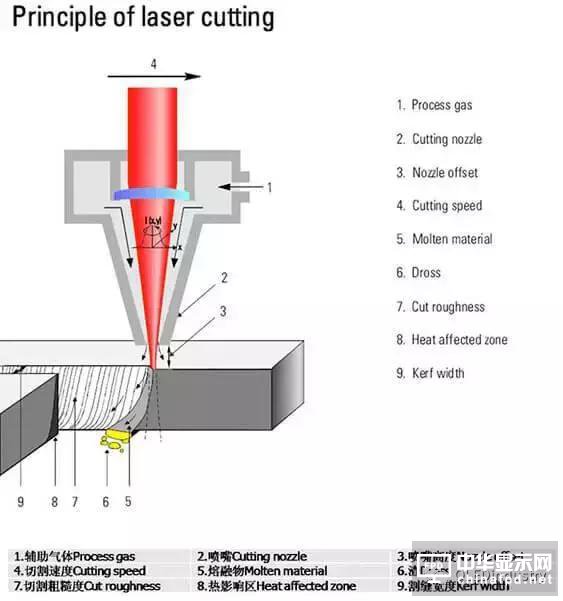

　　激光切割的原理是將激光聚焦到材料上，對材料進行局部加熱直至超過熔點，然后用高壓氣體將熔融的金屬吹離，隨著光束與材料的移動，形成寬度非常窄的切縫，激光切割的精度可以達到20um。

　　激光器分類

　　從增益介質來看

　　分為固體和氣體

　　固體激光器包括Al2O3，YAG切割等，氣體激光器主要有CO2切割等。

　　氣體激光器一般為10.6um波長的紅外光，使用范圍較廣，固體激光器一般為1064nm波長的紅外光，輸出能量大，峰值功率高。

　　固體紫外激光器（波長從180到400nm），紫外切割更多用于處理聚合物材料，通過破壞非金屬材料表面的分子鍵，來實現切割，紫外切割也被稱為冷激光，熱效應較小。

　　從激光器的脈沖寬度時間來看，又分為納秒（ns，10^-9秒）、皮秒（ps，10^-12秒）和飛秒（10^-15秒）等。脈沖寬度約短，峰值功率越高，熱效應越低。

　　從切割方案角度來看，激光切割又分為表面消融切割和內聚焦切割，表面消融切割可以直接切透，不需要后續增加裂片工序，熱影響區域大；而內聚焦切割后需要裂片分離工序，熱影響區域小。

　　目前主流的激光切割機型是紅外固體皮秒激光器，采用內聚焦切割方案。該方案在成本和效率之間取得了最大的均衡。

　　國內的面板激光切割設備廠商主要有：大族激光，盛雄激光，德龍激光，國外廠商主要是日本平田。

　　大族激光切割設備

　　日本平田面板切割產線示意圖

　　由于目前設備交期是2-3個月，再加上驗證和測試的3個月，我們預計國內的COF和異形的產能將在2017年Q4釋放。但由于目前異形切割的需求較為旺盛，所以有較多廠商選擇用CNC研磨的臨時替代方案加工面板。

　　U型槽切割處需要雙柵極控制輸入

　　同時從面板角度來看，由于引入了U形槽切割，使得柵極控制信號傳輸?shù)角懈钐幘椭兄梗孕枰谀＝M生產過程中就引入左右雙柵極控制排線。
